Präzisionsmetallbearbeitung
|
Präzisionsdrehteile
VERBINDUNGSELEMENTE AUF BESTELLUNG
Unsere Firma produziert Präzisionsverbindungselemente verschiedener Art für alle Industriezweige nach den gelieferten technischen Zecihnungen.
Wir schlagen die folgenden Lösungen vor, die aus:
- Automatenstahl,
- nichtrostender,
- säurebeständiger,
- ETG-Stahl und anderer,
wie auch aus Aluminium- und Kupferlegierungen angefertigt werden.
Wir garantieren eine hohe Qualität und Präzision der Fertigung.
Beispiellösungen (Klicken Sie auf das Bild um es zu vergrößern):
ABREIßMUTTERN FÜR VERSCHIEDENE BELASTUNGEN
Unsere Firma produziert Abreißmuttern, die zur Befestigung von Teilen dienen, um sie vor Diebstahl zu schützen. Die Fertigung aus nichtrostender Stahl garantiert die Dauerhaftigkeit und Beständigkeit gegen Umwelteinflüsse.
Typische Lösungen aus dem 1,4305 (X8CrNi18-9) Material:
- 6kt 13x12 M8, Abreißmoment 12-14 Nm
- 6kt 10x11 M6, Abreißmoment 10-12 Nm
Beispiellösungen (Klicken Sie auf das Bild um es zu vergrößern):

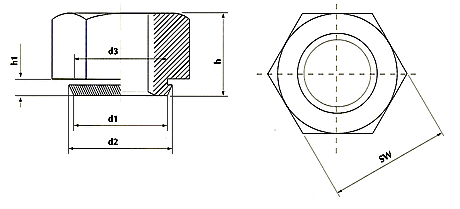

EINPRESS-MUTTERN MIT KRAGEN
Wir verfügen über ein weites Sortiment von Einpress-Muttern aus Automatenstahl und nichtrostender Stahl, die u.a. in der Kraftfahrzeugindustrie, sowie in anderen Industriezweigen verwendet werden.
Beispiellösungen (Klicken Sie auf das Bild um es zu vergrößern):
| Größe |
Blechdicke |
SW |
Bohrloch- ausgang
H11 Ø |
d1
Ø |
d2
Ø |
Kragen- höhe
h1 |
Mutterhöhe
h |
| M2 |
1 |
5,5 |
4,5 |
4,5 |
4,7 |
0,9 |
3 |
| M2,3 |
1 |
5,5 |
4,5 |
4,5 |
4,7 |
0,9 |
3 |
| M2,5 |
1 |
5,5 |
4,5 |
4,5 |
4,7 |
0,9 |
3 |
| M2,6 |
1 |
5,5 |
4,5 |
4,5 |
4,7 |
0,9 |
3 |
| M3 |
1 |
5,5 |
4,5 |
4,5 |
4,7 |
0,9 |
3 |
| M4 |
1 |
7 |
5,5 |
5,5 |
5,7 |
0,9 |
3,2 |
| M5 |
1 |
8 |
6,5 |
6,,5 |
6,75 |
0,9 |
4 |
| M6 |
1 |
10 |
8 |
8 |
8,3 |
0,9 |
5 |
| M8 |
2 |
13 |
10 |
10 |
10,3 |
1,9 |
6,5 |
| M10 |
2 |
15 |
12,5 |
12,5 |
12,85 |
1,9 |
8 |
| M12 |
3 |
17 |
14,5 |
14,5 |
14,85 |
2,9 |
10 |
| M16 |
3 |
22 |
18,5 |
18,5 |
18,85 |
2,4 |
13 |
| M20 |
4 |
27 |
23 |
23 |
23,4 |
3,9 |
16 |
| Abmessungen in mm |
Toleranz: DIN 7168m
DIN
ISO 2168m |
aus Automatenstahl:
- 1,0718 - 11SMnPb30
- 1,0715 - 11SMn30
aus nichtrostender Stahl:
- 1,4305 - X8CrNi18-09
- 1,4301 - X5CrNi 18-10
|
